一、用途及使用范围
SK-0.4/0.8/1.5B水环真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以使在密闭容器中形成真空，吸入气体中允许含少量液体。该类泵广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金等行业，该型号泵亦可用于大型水泵的引水。
二、工作原理
如图（一）所示，叶轮偏心地安装在泵体内，泵起动时，向泵内注入一定高度的水，当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转时，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶片间形成空间并逐渐扩大，内部压力低于入口处压力，此时吸入气体。在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间容积缩小，气体压力高于大气压时被排出。如此叶轮反复工作，泵就连续不断地抽吸气体。
由于在工作过程中，水会随工作时间的延续而发热，同时部分水会与气体一起被排出，因此，工作过程中须不断地向泵内供给冷水，以冷却和补充泵内消耗的水。

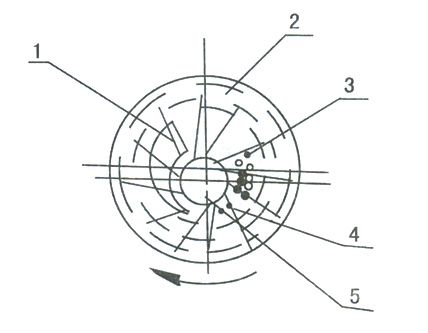

图（一） 工作原理图
1、吸气口 2、水环 3、排气阀 4、排气口 5、叶轮

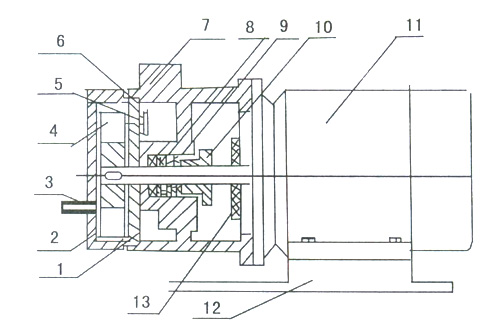

SK-0.4/0.8结构图
1、圆盘 2、泵盖 3、进水管 4、叶轮 5、橡胶球 6、挡板 7、泵体
8、封液环 9、填料 10、填料压盖 11、电机 12、底盘 13、挡水圈

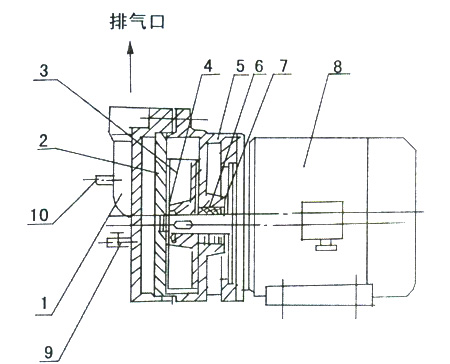

SK-1.5B 结构图
1、泵盖 2、圆盘 3、叶轮 4、紧固螺栓 5、泵体
6、机械密封 7、档圈 8、电机 9、真空调节阀 10、进水嘴
|
一、用途及使用范围 SK-0.4/0.8/1.5B水环真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以使在密闭容器中形成真空，吸入气体中允许含少量液体。该类泵广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金等行业，该型号泵亦可用于大型水泵的引水。 二、工作原理 如图（一）所示，叶轮偏心地安装在泵体内，泵起动时，向泵内注入一定高度的水，当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转时，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶片间形成空间并逐渐扩大，内部压力低于入口处压力，此时吸入气体。在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间容积缩小，气体压力高于大气压时被排出。如此叶轮反复工作，泵就连续不断地抽吸气体。 由于在工作过程中，水会随工作时间的延续而发热，同时部分水会与气体一起被排出，因此，工作过程中须不断地向泵内供给冷水，以冷却和补充泵内消耗的水。
图（一） 工作原理图
|
